HRS-T407動態
扭矩傳感器,
采用優質不銹鋼材質，· 電阻應變?yōu)槊舾性图呻娐窐嫵傻囊惑w產品，精度高，性能穩定可靠。
· 輸出正反轉扭矩信號，
· 兩端均為鍵連接，
• 轉速可達1800轉/分鐘
技術參數：
| 參 數 |
技術指標 |
|
參 數 |
技術指標 |
| 量 程 |
0-10,20,30,50,100,200,500,1000Nm |
輸入電阻 |
700±5Ω |
| 靈敏度 |
1.5±10% mV / V |
絕緣電阻 |
≥5000MΩ/ 100VDC |
| 零點輸出 |
±2% F.S. |
激勵電壓 |
10-15VDC |
| 非線性 |
±0.1，0.3% F.S. |
溫度補償范圍 |
-10 ~ 60ºC |
| 滯后 |
≤±0.05% F.S. |
工作溫度范圍 |
-20 ~ 80ºC |
| 重復性 |
≤±0.05% F.S |
安全超載 |
150% F.S. |
| 蠕變 |
≤±0.03% F.S/30min |
極限超載 |
200% F.S. |
| 溫度靈敏度漂移 |
0.03% F.S. / 10℃ |
電纜線尺寸 |
Ø5.2×3m |
| 零點溫度漂移 |
0.03% F.S. / 10℃ |
電氣連接 |
紅/E+，黑/E-，綠/S+，白/S- |
| 輸入電阻 |
750±10Ω |
材質 |
不銹鋼或合金鋼 |

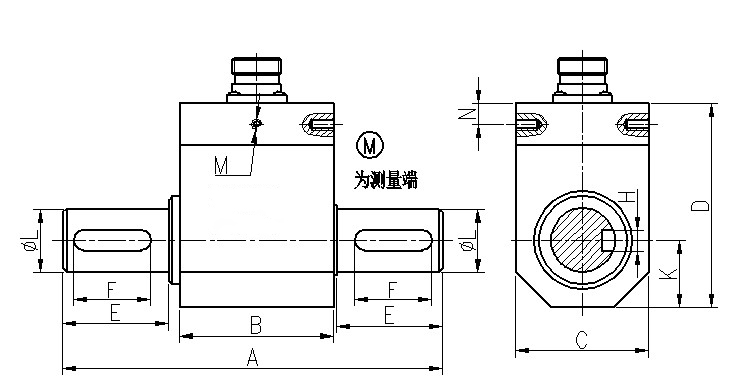

外形尺寸圖：
| |
尺寸參數對應表：
| 量程(Nm) |
A |
ΦL |
B |
C |
D |
E |
F |
K |
N |
M |
H |
| 10-100 |
108 |
18 |
44 |
38 |
58 |
30 |
22 |
19 |
6 |
3-M3 |
6 |
| 200-500 |
143 |
28 |
56 |
53 |
73.5 |
40 |
30 |
27 |
6 |
2-M3 |
8 |
| 1000 |
221 |
6 |
97 |
90 |
125 |
60 |
55 |
45 |
33 |
4-M4 |
16 |
|
|
