本系統實施的目的在于能夠連續穩定的稱量并控制高爐噴煤設備上的煤粉下料和煤粉噴吹流量，這里采用的HRSQ4采用4-20mA模擬量信號來實現稱重數據向PLC的精確傳輸，使得PLC能通過其傳輸的精確重量信號來判斷并控制煤粉倉的煤粉補充、下料及煤粉噴吹流量。
系統配置：
|
設備名稱 |
型號規格 |
數量 |
單位 |
|
信號處理模塊 |
HRSQ4/4-20mA/Rs485 |
5 |
臺 |
|
稱重模塊 |
H-SBW-1T |
16 |
支 |
|
H-210-20T(含附件) |
4 |
套 |
|
|
煤粉倉 |
客戶提供 |
1 |
臺 |
|
噴吹罐 |
客戶提供 |
4 |
臺 |
|
PLC |
西門子 S7-300 |
1 |
臺 |
|
中間繼電器 |
施耐德 LRN |
8 |
個 |
|
交流接觸器 |
施耐德 LC1 |
8 |
個 |

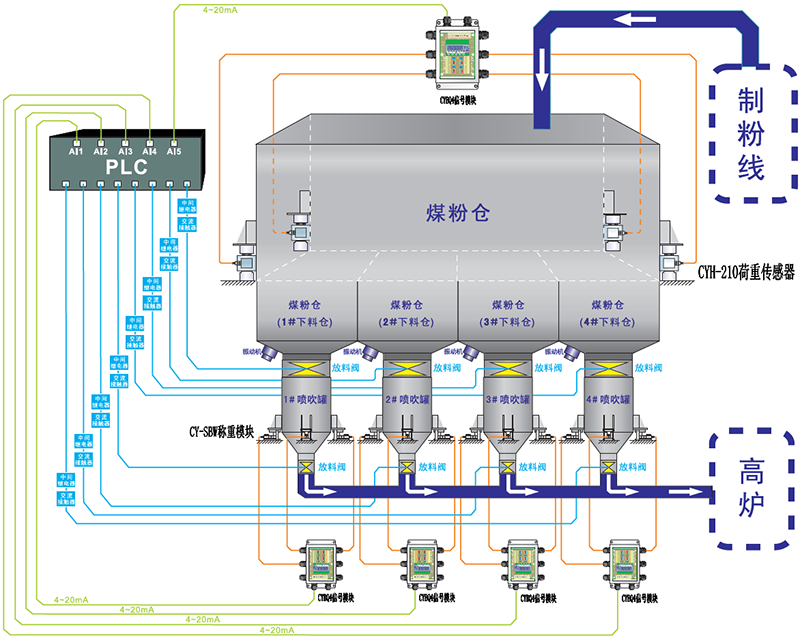

系統示意圖：
